一、项目概况及需求
       本项目位于无锡，标准紧固件烘干房建设项目，采用空气能热泵除湿机组提供热源进行烘干，达到节能减排的目的。期间不对外排放任何气体，杜绝无组织排放带来的环保隐患。

       二、设计理念及热负荷计算思路

       1）.烘房尺寸：3850*2050*2550 mm，保温厚度100mm双面彩钢岩棉板5面保温房。
       2）.进料门：双开大门，门洞尺寸1600*1800mm
       3）.设计使用6台物料推车，90个镂空烤盘，装载量3.6吨。
       4）.循环风机：3台5#-0.37KW耐高温高湿风机。配合吊顶形成吊顶风道结构。
       5）.主机：采用1台7P冷凝除湿烘干设备，输入功率6.5KW，采用纯内循环冷凝除湿模式，无任何外排废气，温度设定区间10-60℃。

       6）.安装占地5.5m×2.1m。总装机功率16.6KW。

图1-1：烘干系统示意图

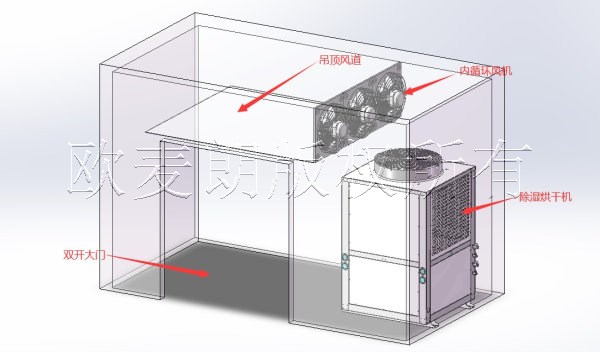

图1-2：烘干系统三维示意图（尺寸及图例仅供参考）
