一、项目概况

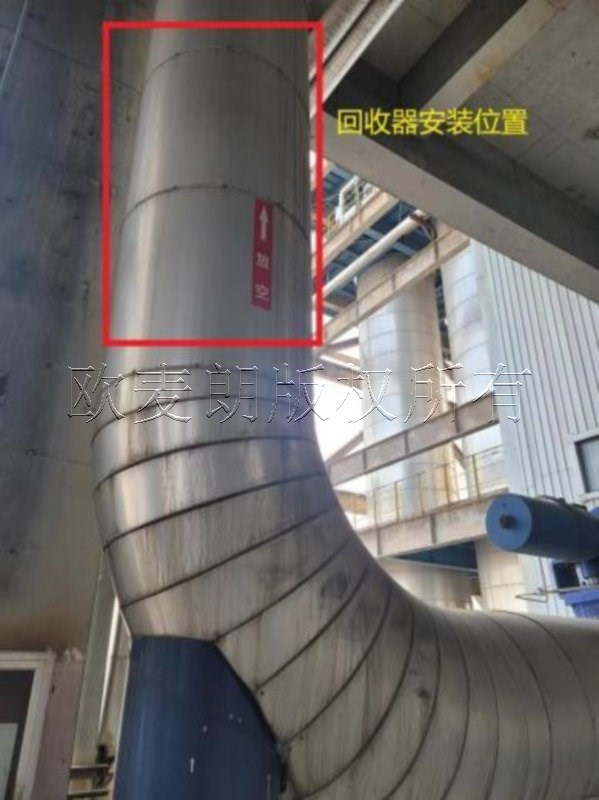

       某化工企业有气化炉烟气余热回收项目建设需求。该企业通过粉煤加压气化技术提升碳转化率给自己产线提供产能。其相关流程以煤的流转为例：原煤—粉煤—放空处理装置—燃烧室。气化炉装置总共有3套磨煤系统，风机的吹风将煤粉送入磨煤系统后，经烟囱放空排向大气。距离放空风道不远的地方是燃烧室的助燃风机，风机将室外空气送入燃烧室内进行燃烧。计划设置气-气换热器，回收放空烟气的热量，用于助燃风的升温，提高工作效率。

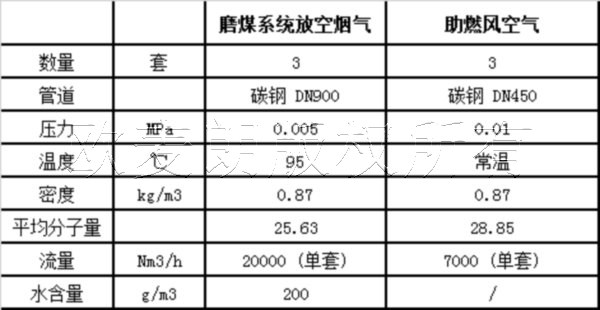

       放空气和助燃风数据见下表：

       二、系统原理图

       三、设备选型
       1、经过计算，烟气余热回收器尺寸约为长2400mmx宽900mmx高1000mm。
       2、换热管采用304不锈钢光管，换热管规格Ø25*2，换热换数量18排*18支，换热管长度1800mm。
       3、管板采用8mm厚304不锈钢板，外钣金采用3mm厚304不锈钢材质。
       4、整体换热器换热面积约为45㎡。
       5、烟气95℃进，75℃出；空气-5℃进，40℃出。
       四、节能分析
       1、流量7000Nm3/h空气从-5℃加热到40℃出，温室45℃，
       2、每小时耗热量为：90430Kcal
       3、每小时耗天然气费用为：12.5立方
       4、每天可节省天然气为：300立方
       5、天然气单价按4元/立方计算
       6、投资回报期：7-8个月
