一、项目概况

       1、设备为1吨天然气蒸汽发生器。

       排烟温度150度，余热回收的后的温度要求60度，排烟风量为2500m³/h。

       余热回收产45度的热水，作为高温水源的热源侧，加热85度的高温热水用于蒸汽发生器的补水。原水温度为25度。

       二、烟气余回收热量计算

       1、烟气余热回收热量计算：1.2*2500*（150-60）/3600=75KW。

       2、75KW的制热量加热原水从25度加热到45度，每小时产水量为75*860/（45-25）=3225L。

       3、烟气余热回收回收采用气水换热器，因蒸汽烟气中含有二氧化硫等腐蚀性气体，因此气水换热的换热管采用316L不锈钢。

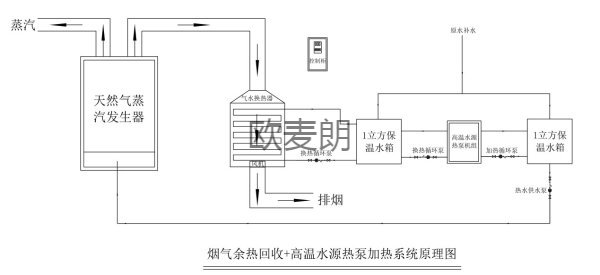

       4、气水换热器原理

       三、高温水源热泵系统配置

       1、配置1台高温水源热泵机组YJR-25CHP-SGII，额定功率20KW，额定制热60KW，COP3.0。

       2、60KW制热量加热原水从25度加热到85度，每小时产水量为60*860/（85-25）=860L。

       3、配置2个1立方储热不锈钢保温水箱，水箱尺寸1000*1000*1000。

       4、配置换热循环泵2台，加热循环泵1台，供水泵1台。

       5、系统配置一套全自动控制系统。

       6、系统配置一套全自动控制系统。

       7、系统每小时耗电量大约为26KW.h。
