【工业节能改造】江苏超宇电镀加热系统节能改造
更新时间:2022-08-29 点击:185

       江苏超宇电气有限公司(原镇江市超宇电器制造有限公司)地处繁荣富饶的长江金三角,座落在遐迩的生态示范区水上花园城市---扬中。是生产电缆桥架、低压成套配电设备、母线槽、金属压型板、地面线槽制造单位。企业注重工装设备的现代化和的管理模式,目前已拥有工业程序自动控制装线、自动液压成型机组、产品检测调试设备、表面处理生产流水线,其中板材柔性加工线、模具加工中心、计量中心等。
       1、工程概况:

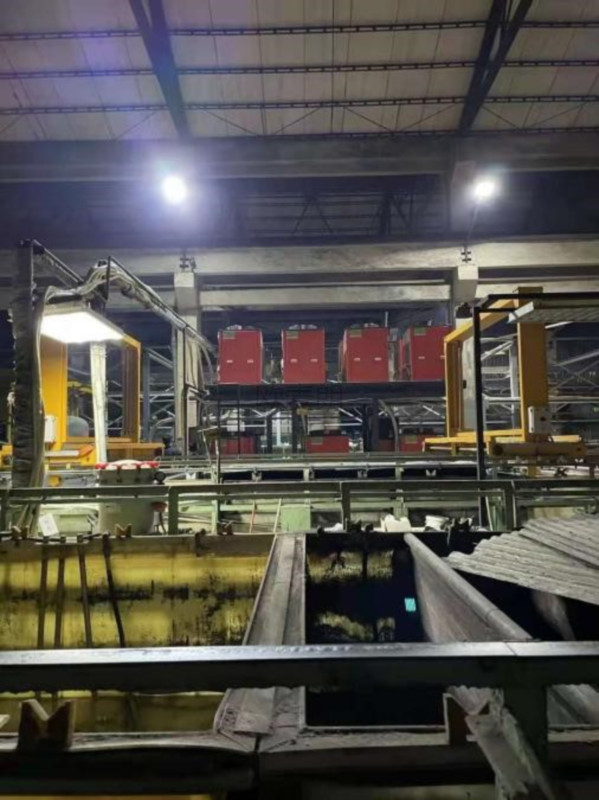

       原系统:阳极氧化线手动线1条,共计10个槽,总功率:120KW(电加热)。

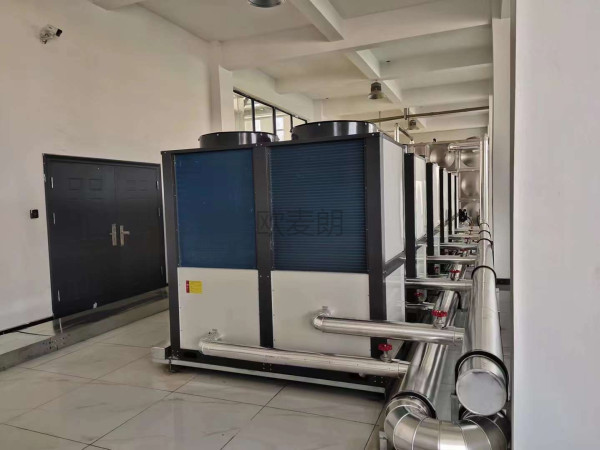

       改造为:3台欧麦朗高温空气源热泵机组
       2、经济分析:
       ①发热管总功率为:120KW。
       ②每天能耗:120KW*24H*60%通电率=1728KW/D
       ③每天费用:1元*1728KW=17287元/D
       ④每年费用:1728元*320天=552960元/年
       ⑤高温热泵能耗:20KW*3*24H*60%通电率=864KW/D
       ⑥高温热泵每天节约费用:1元*864KW=8646元/D
       ⑦高温热泵每年费用:864元*320天=276480元/年
       ⑧利用高温热泵每年节约费用:552960元/年-276480元/年=276480元/年
       ⑨利用高温热泵加热回收周期为:1.5年。

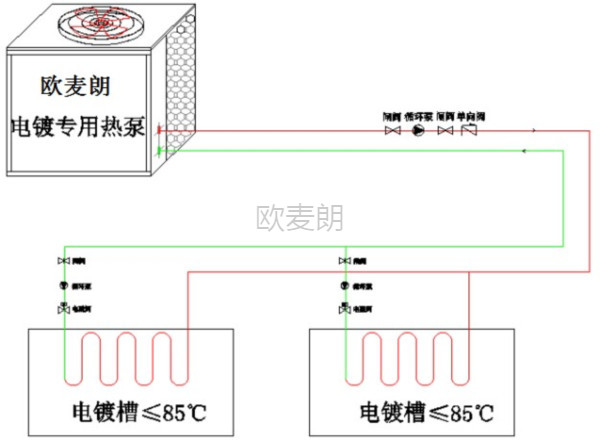

       3、工艺流程图:




       4、系统模式:
       全加热模式:本方案以加温为主,主要满足电镀线加热需求,在冬季温度低时,打开风道旁通风阀,让冷风往车间外排风。
       5、机组控制逻辑:
       使用空调型热泵机组对生产线加热的同时,产生的冷量给包装室降温。本系统以生产线加热为主,回收冷量包装室降温为辅。
       6、加热控制逻辑:
       机组加热部分控制要水槽的温度,控制温度在50-80℃,由主机管道的热量,分别送到所需加热的槽子里,每个槽子内部需设钛管,通过钛管进行恒温。
       7、槽体加热说明:
       每个需要加热的槽子体需放换热钛管,换热温差25-30℃计算,各个加热槽子和温度控制器集中第一个槽,通过钛管的换热面积换算,由温度控制器控制和自动定时开关。当温度低于设定温度时,主机开启,当温度高于设定温度时,主机关闭。当机组出现故障,主机声光报警器闪烁和发声报警,同时机组控制面板出现故障代码,由此可以及时得到维护。
       8、定时控制:
       机组都安装时间控制器,可自动早上提前开起,晚上下班时关闭。

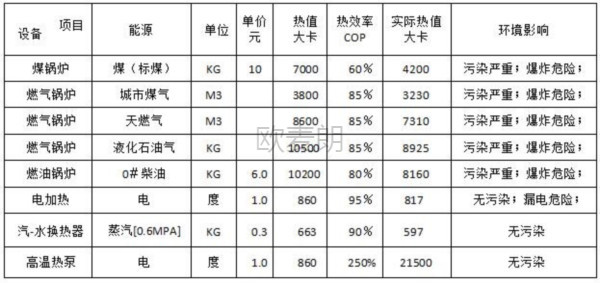

       9、各种热源基本参数比较:
