热泵精馏是把塔顶蒸汽加压升温,作为塔底再沸热源,回收塔顶蒸汽的潜热。通过外加功将低温蒸汽提高到更高的品位的热源,以便于利用其潜热。我们都知道塔顶和塔底的温度差是精馏分离的驱动力,如果温度差过大,把塔顶蒸汽提高到能被塔釜利用的水平,需要很高的能量,因此热泵精馏一般适用于塔顶和塔底温差小的精馏过程,据国外文献报告,只要塔顶和塔底温差小于36℃,就可以获得很好的经济效益。

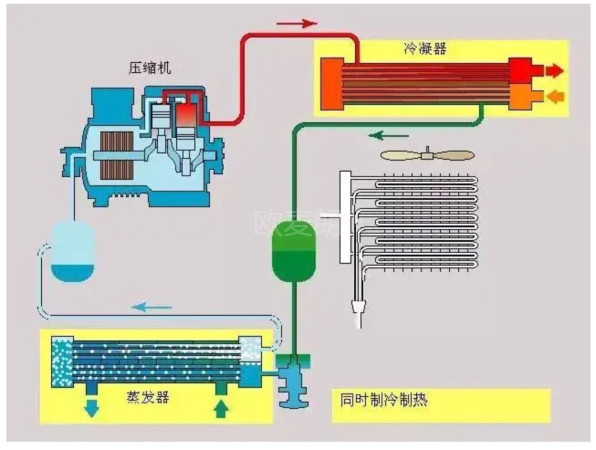

热泵设备原理图

       我司为杭州科百特过滤器材有限公司-乙醇精馏塔提供制热与制冷方案，热侧提供65℃热水，冷侧提供12℃冷水，初次加热采用空气侧蒸发器吸收空气中低品位热源，精馏塔蒸发工作，经过冷凝端，制冷侧水温升高，热泵检测水源侧温度高于12℃时，空气侧蒸发器切换水源侧蒸发器，利用精馏塔冷凝低品位热源给精馏塔需热段加热。考虑四季冷热不平衡，我司设计为制热冷回收型双源式热泵，配置12台25匹制热冷回收热泵，及4台25匹单冷热泵。

乙醇精馏塔流程图——取缔蒸汽与冷却水

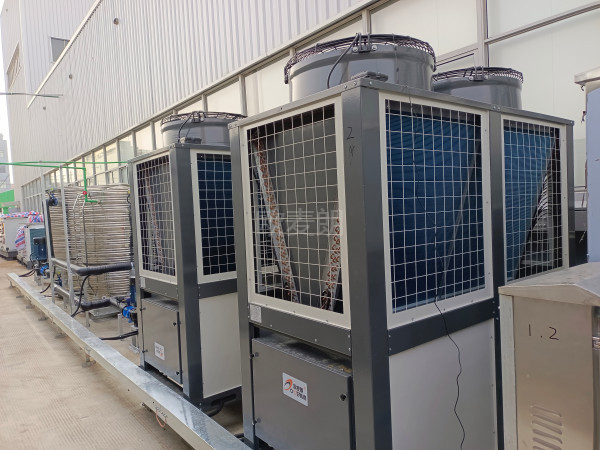

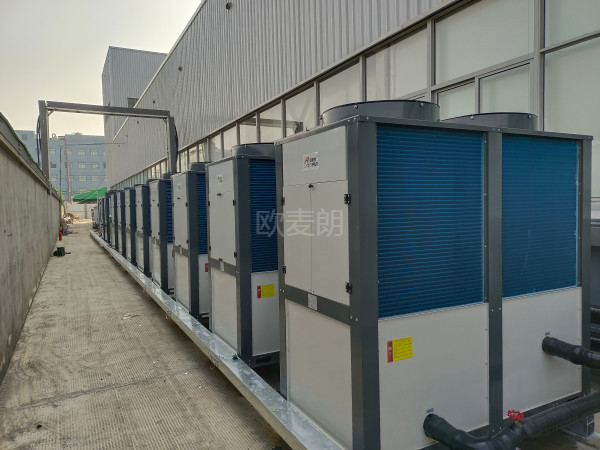

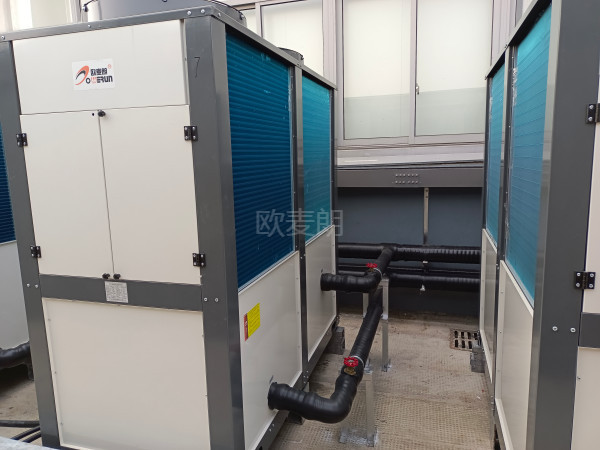

       工程现场图片
