详细说明

一、项目概况：

本项目为滁州市机电工程学校新校区项目。要求：热水供应采用太阳能全天候集中供热（集中集热、集中贮热），辅助热源采用空气源热泵机组。

二、系统配置：

集热器类型：

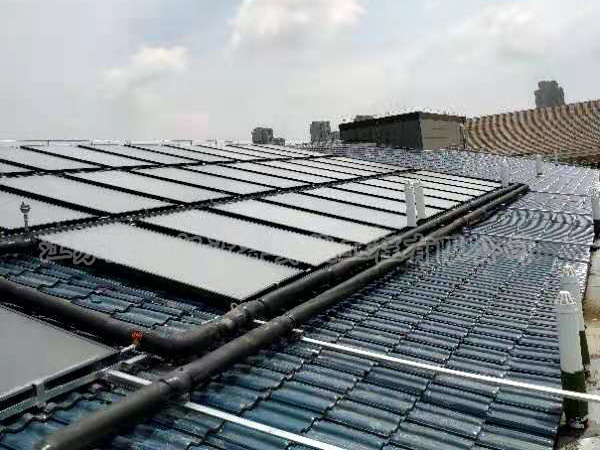

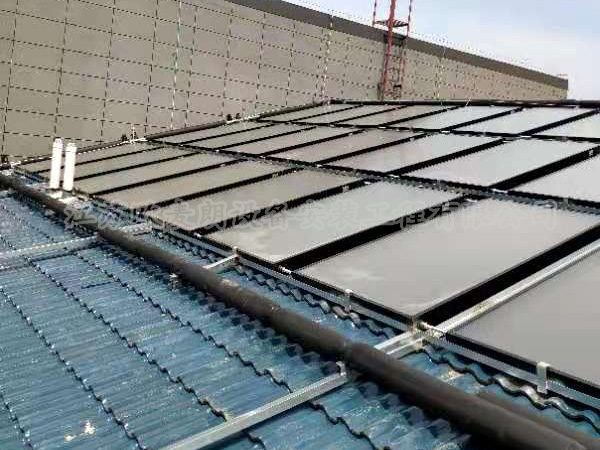

1、平板集热器，集热面积120平方米，集热规格：2000*1000*80。

2、集热器安装朝南，倾角40°

3、太阳能水箱容积：35m3储热水箱。

辅助热泵类型：

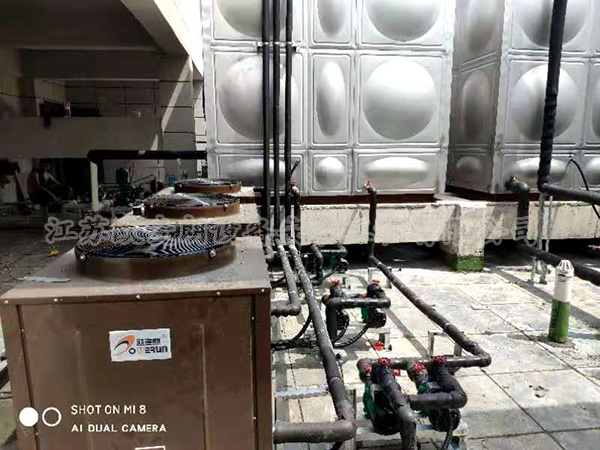

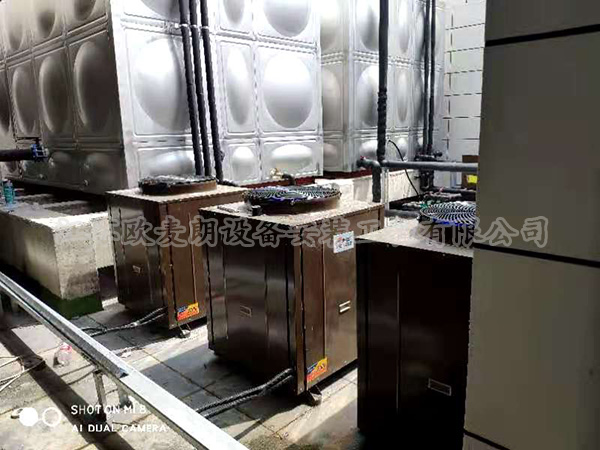

选用5台OML-100C-II 10匹空气能系统加热。

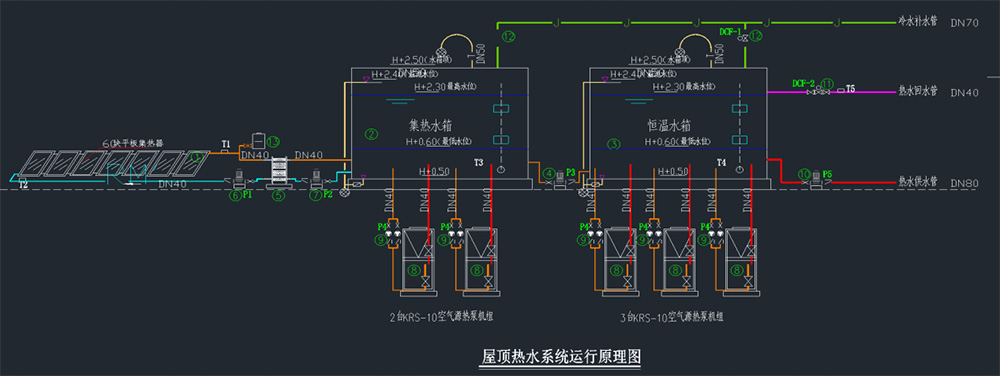

三、运行原理说明：

1、集热温差循环：当集热器温度T1与T3温差大于10度（可调）时，集热循环泵P1和换热循环泵P2自动启动；当温差小于4度（可调）时，集热循环泵P1和换热循环泵P2自动停止。

2、水箱间循环：当集热水箱温度T3高于设定温度55度（可调）或恒温水箱水位低于设定水位（可调）时，水箱热水循环泵P3自动启动；反之自动停止。

3、辅助热源循环：在用水时段内，当恒温水箱温度T4低于50度时（可调）,热水循环泵P4和3台空气源热泵机组自动启动；当T4高于55度时（可调），热水循环泵P4和3台空气源热泵机组自动停止。

4、热水用水：采用变频增压泵P5供水，根据管网压力自动启停。

5、热水管道循环：在用水时段内，当回水管道温度T5低于45度（可调）时，回水电磁阀DCF-2打开，热水增压泵P5自动启动，管网热水循环；当管道温度T5高于50度（可调）时，回水电磁阀DCF-2关闭，热水增压泵P5自动停止。

6、水箱自动补水：当水箱的水位低于设定水位（可调）时，补水电磁阀DCF-1自动打开；当水箱的水位升高到设定水位（可调）时，补水电磁阀DCF-1自动关闭。

7、防冻措施：集热管网采用防冻液作为介质，当管道温度T1低于0度以下时，保护管网不冻坏。

8、过热保护：当集热器温度T1大于90度时，热水循环泵P1和P2关闭，反之启动。
