空气源电镀专用热泵应用原理：

欧麦朗电镀专用热泵一方面提供金属表面处理的高温热水，另一方面可以将热泵排风引入车间，降低车间的环境温度，改善员工的工作环境。

电镀专用热泵机组主要由翅片式蒸发器（外机）、压缩机、翅片冷凝器（内机）和膨胀阀四部分组成。在工作时，在蒸发器吸收低温环境介质中的能量QA；它本身消耗一部分能量，即压缩机耗电QB；通过工质循环系统在冷凝器中时行放热QC，QC=QA+QB，因此高温热水热泵机组的效率（QA+QB）/QB>1，而其他加热设备的加热效率都小于1,因此高温热水热泵机组加热效率远大于其他加热设备的效率。

控制说明：

1、当温度探头检测到电镀槽温度低于需求温度时，通过温度传感器传输信号至电动阀，电动阀打开，对槽液加热，保持电镀槽温度恒定在需求温度；当电镀槽温度达到需求温度时，电动阀关闭。

2、当温度感温头检测到水箱温度低于设定温度时，机组和水箱之间循环泵开启，机组延后开启。当温度感温头检测到水箱温度高于设定温度时，机组关闭，机组与水箱之间循环泵延后开启。

电镀槽槽液加热与恒温的计算方式：

一、加热电镀槽槽液所需要的热量

空气源热泵加热电镀槽槽液所需要的热量

二、维持电镀槽溶液温度所需要的热量

在电镀槽正常工作运行期间，热量的损失主要有下列几点：

（1）溶液表面蒸发

在不同温度工作条件下，由于电镀槽与空气的水蒸气分压力不一致，电镀槽表面蒸发量会不一样可参照下表蒸发量计算。

蒸发量计算

（2）槽表面的热放射和对流

（3）槽容器外表面的放射

备注：放射损失在“槽表面热放射和对流”条件下，可以给槽体加盖，使散射的量减少约由槽壁散热的损失，随外表采取保温措施或塑料槽而有所趋平衡。

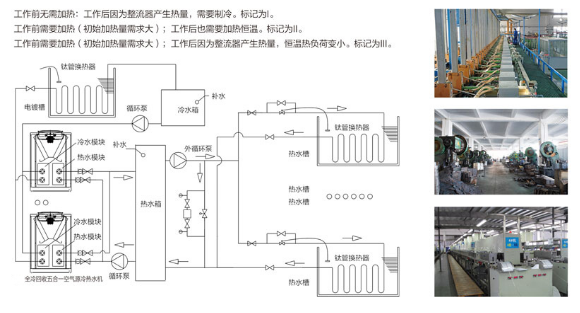

三、电镀专用热泵的应用形式

1、直接加热方式

通过热泵主机，采用不锈钢、纯钛、特佛龙等换热器直接加热槽液

特点：自动控温，无换热温差，温度均匀

适用：适用于龙门线、环形线等槽液较大的电镀厂

2、间接加热方式

通过热泵主机加热储热水箱的热水，再把热水通过板换与槽液进行换热，由温度传感器控制水管恒温阀的开关

特点：有换热温差，可集中供热

使用场所：适用于手动线、连续镀线等槽液较小，电镀加热槽较多的电镀厂

另外，电镀后的零件可采用高温烘干热泵来进行烘干，零件在低温烘干不会造成一些塑料零件变形和老化，可以避免产品的损坏。相比传统加热设备，高温热加热系统可50%左右。
